GẦU TẢI
Gầu tải (tên tiếng Anh: Bucket Elevator) là một thiết bị vận chuyển vật liệu rời theo phương thẳng đứng hoặc nghiêng một góc lớn. Gầu tải là giải pháp tối ưu để nâng các loại vật liệu như hạt, bột, hoặc viên từ thấp lên cao trong các không gian hẹp mà các loại băng tải nằm ngang không làm được.

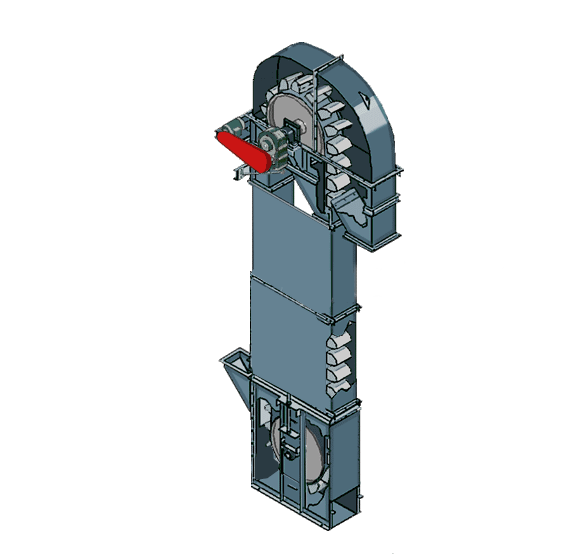

Hình ảnh : Mô phỏng chuyển động Gầu Tải
1.Cấu tạo cơ bản của gầu tải
Một hệ thống gầu tải tiêu chuẩn bao gồm các bộ phận chính sau:
-
Gầu (Buckets): Các thùng chứa nhỏ dùng để xúc và giữ vật liệu. Chúng thường được làm bằng thép hoặc nhựa chịu mòn.
-
Bộ phận kéo gầu tải (Belt/Chain): Có thể là băng tải cao su hoặc xích tải. Gầu sẽ được gắn cố định vào bộ phận này.
-
Tang chủ động kéo gầu tải (Head Pulley): Nằm ở phía trên đỉnh, đóng vai trò truyền động chính để kéo dây đai hoặc xích.
-
Tang bị động kéo gầu tải (Boot Pulley): Nằm ở phía dưới đáy, thường có bộ phận căng để giữ cho dây đai/xích luôn ở trạng thái hoạt động tốt.
-
Vỏ gầu tải (Casing): Khung bao quanh để bảo vệ thiết bị và ngăn chặn bụi bẩn phát tán ra môi trường.
-
Bộ phận nạp và xả: Cửa nạp liệu ở đáy và miệng xả liệu ở đỉnh.

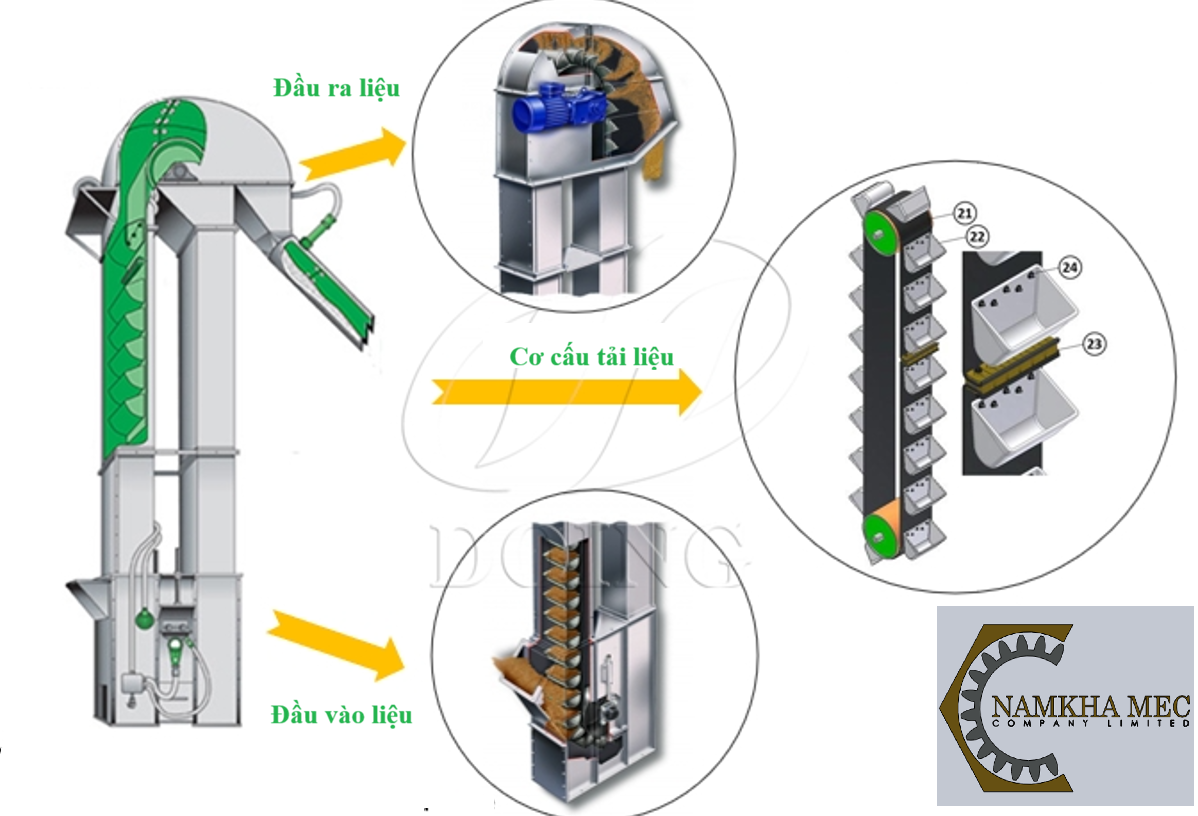

Hình ảnh: Thể hiện cấu tạo của Gầu Tải
2.Nguyên lý hoạt động
-
Quy trình vận hành của gầu tải diễn ra qua 4 bước khép kín:
-
– Gầu tải nạp liệu: Vật liệu được đưa vào phần chân (đáy) của gầu tải.
-
– Gầu tải múc liệu: Các gầu di chuyển vòng qua tang bị động và xúc vật liệu lên.
-
– Gầu tải vận chuyển: Xích hoặc dây băng tải kéo các gầu chứa đầy liệu đi thẳng lên phía trên.
-
– Gầu tải đổ liệu: Khi đến đỉnh, do lực ly tâm hoặc trọng lực (tùy thiết kế), vật liệu sẽ văng ra ngoài theo miệng xả.

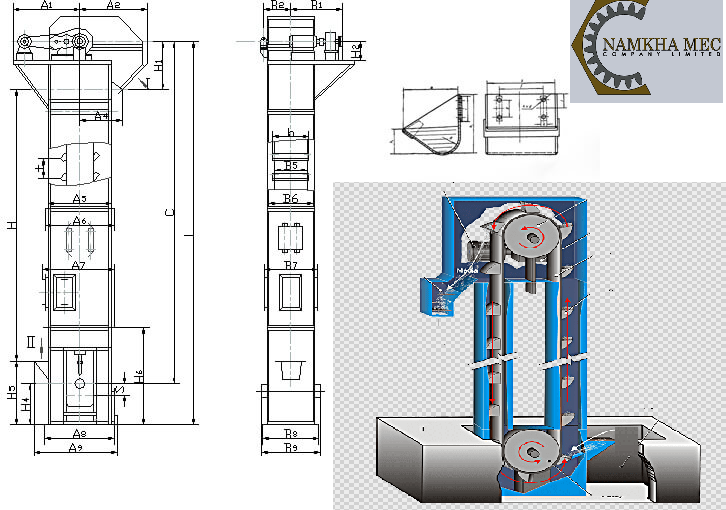

Hình ảnh: Bản vẽ thiết kế và mô hình Gầu Tải
3.Phân loại gầu tải
Dựa vào tốc độ và cách đổ liệu, người ta chia làm hai loại chính:
Loại gầu tải |
Đặc điểm |
Ứng dụng phù hợp |
Gầu tải ly tâm |
Tốc độ cao, dùng lực ly tâm để đổ liệu ra ngoài. |
Vật liệu dạng hạt, khô, chảy tự do (ngũ cốc, cát). |
Gầu tải liên tục |
Tốc độ chậm, gầu xếp sát nhau, đổ liệu nhờ trọng lực. |
Vật liệu dễ vỡ, dạng bột mịn hoặc vật liệu có tính mài mòn cao. |

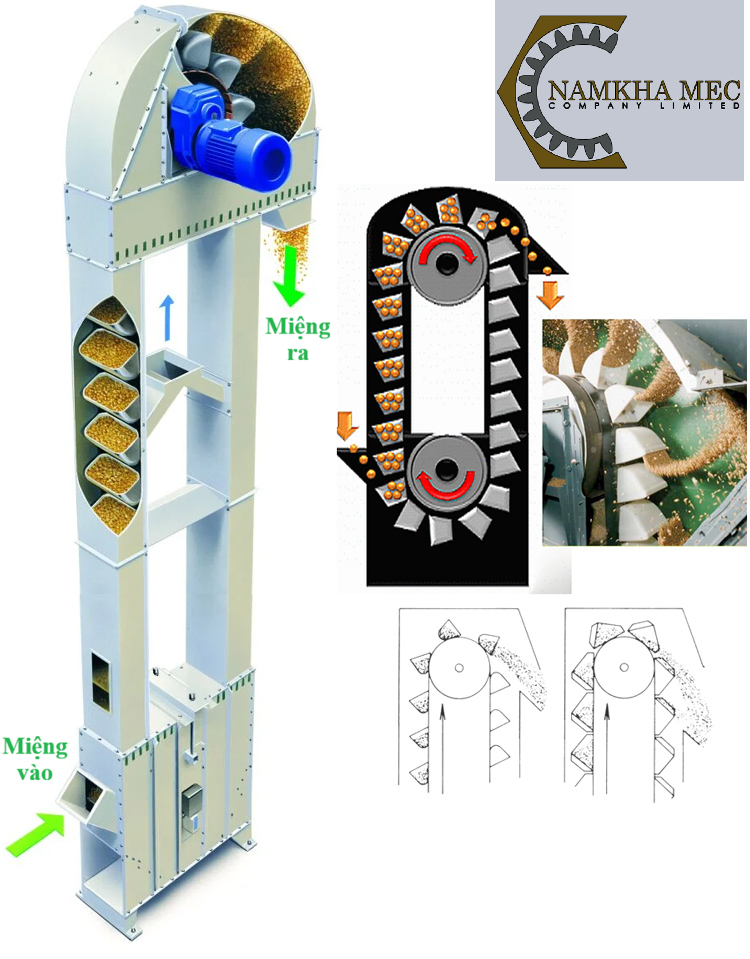

Hình ảnh: Mô tả đường vào liệu và ra liệu của Gầu Tải
4.Ưu điểm nổi bật của Gầu Tải
-
Gầu tải tiết kiệm diện tích: Vận chuyển theo phương thẳng đứng giúp giảm diện tích mặt bằng so với băng tải nghiêng.
-
Gầu tải nâng cáo năng suất: Khả năng tải được khối lượng lớn vật liệu trong thời gian ngắn.
-
Gầu tải có độ bên cao: Cấu tạo chắc chắn, có thể hoạt động trong môi trường khắc nghiệt.
-
Dùng gầu tải hạn chế bụi : Hệ thống vỏ kín giúp bảo vệ môi trường và tránh thất thoát nguyên liệu.
Thiết bị này hiện nay được sử dụng rộng rãi trong các nhà máy sản xuất thức ăn chăn nuôi, chế biến nông sản, khai thác khoáng sản và sản xuất xi măng.
Bạn có đang tìm hiểu gầu tải để ứng dụng cho một loại vật liệu cụ thể nào không?

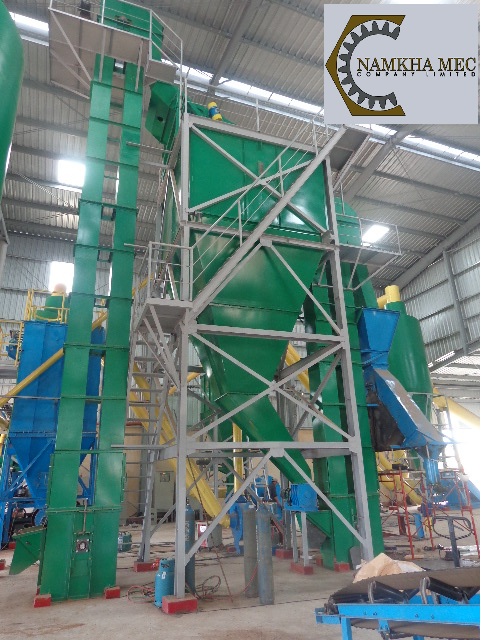

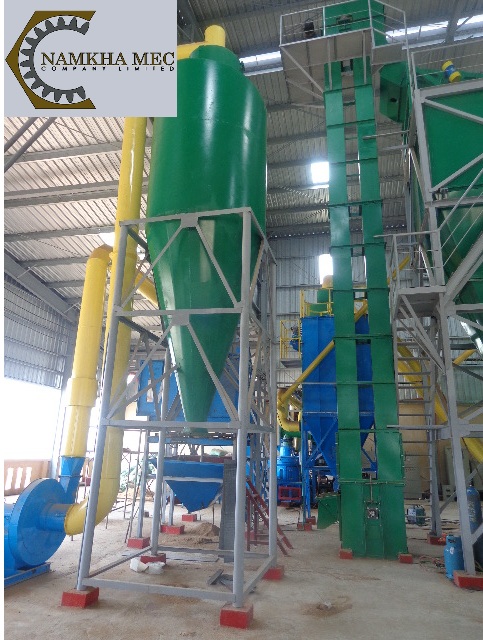

Hình ảnh : Gầu tải lắp đặt trong dâu chuyền sản xuất viên nén năng lượng
