BĂNG TẢI XÍCH
Băng tải xích là một loại hệ thống băng tải cơ khí dùng để vận chuyển vật liệu hoặc sản phẩm dọc theo một dây chuyền sản xuất hoặc kho bãi.
⚙️ Cấu tạo và Nguyên lý Hoạt động
- Bộ phận kéo chính: Nó sử dụng một hoặc nhiều sợi xích kim loại (thường là xích con lăn, xích bản lề, hoặc xích lưới) liên kết với nhau, tạo thành một bề mặt hoặc cơ cấu kéo ổn định.
- Truyền động: Xích này di chuyển trên các bánh răng (nhông xích) được dẫn động bởi một động cơ (thường kèm hộp giảm tốc).
- Vận chuyển: Vật liệu hoặc sản phẩm được đặt trực tiếp lên xích hoặc trên các phụ kiện được gắn vào xích (như tấm, khay, gầu, hoặc giá treo) và được kéo đi liên tục theo chiều dài của băng tải.
- Khả năng chịu tải: Nhờ cấu tạo bằng kim loại và cơ chế kéo mạnh mẽ, băng tải xích có khả năng chịu tải nặng, kích thước lớn và hoạt động hiệu quả trong các môi trường khắc nghiệt (như nhiệt độ cao, môi trường ẩm ướt, hoặc hóa chất) mà các loại băng tải khác (như băng tải cao su, PVC) khó đáp ứng.

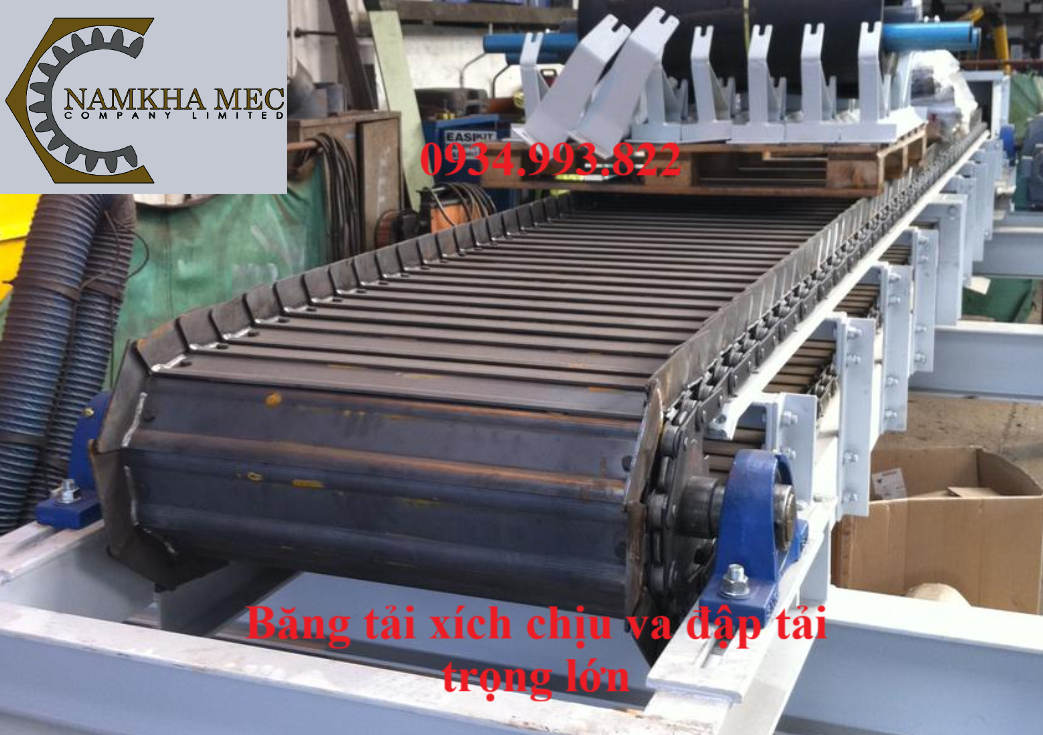

Hình ảnh: Băng tải xích chịu tải trọng lớn
🏗️ Các Loại Băng Tải Xích Phổ Biến
Băng tải xích được phân loại dựa trên cấu tạo bề mặt vận chuyển:
- Băng tải xích tấm/bản lề: Bề mặt là các tấm kim loại hoặc nhựa (tấm xích) nối lại bằng bản lề, tạo thành một mặt phẳng liên tục để vận chuyển các sản phẩm có đáy phẳng như thùng, hộp.
- Băng tải xích lưới: Bề mặt làm bằng lưới kim loại đan móc, thích hợp cho các ứng dụng cần thoát nước, thoát nhiệt, như trong ngành thực phẩm (sấy, rửa) hoặc công nghiệp nhiệt luyện.
- Băng tải xích con lăn (Roller Chain Conveyor): Sử dụng hệ thống con lăn được dẫn động bằng xích để di chuyển các pallet, thùng hàng có trọng lượng rất nặng.
- Băng tải xích treo: Hệ thống xích được treo trên cao, dùng để treo và di chuyển sản phẩm (ví dụ: trong dây chuyền sơn, lắp ráp linh kiện ô tô).

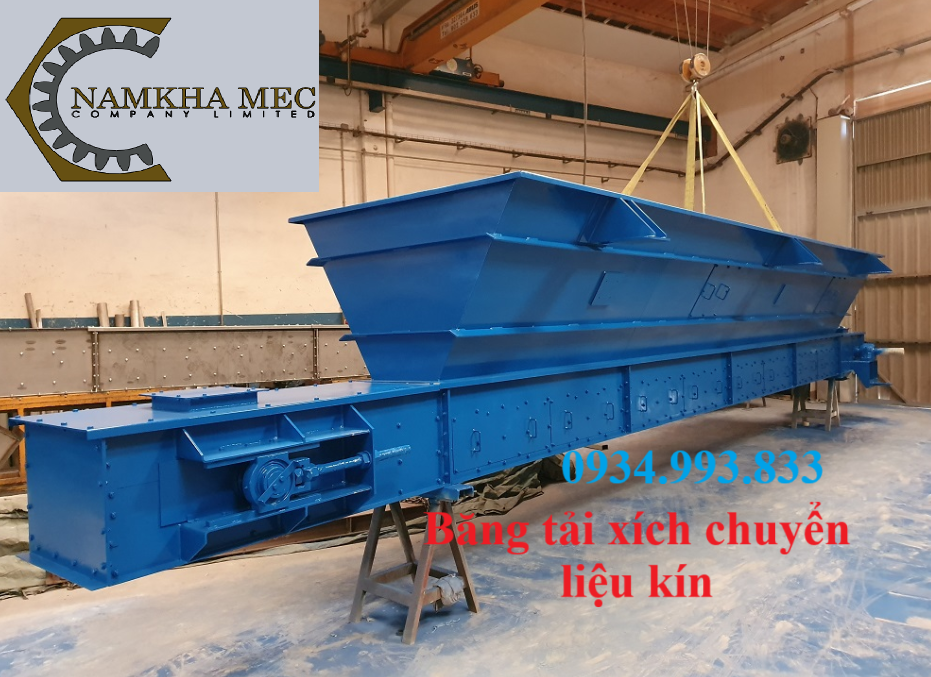

Hình ảnh: Băng tải xích lắp đặt chạy thử tại xưởng chế tạo
Ứng dụng
Băng tải xích được sử dụng rộng rãi trong nhiều ngành công nghiệp, bao gồm:
- Công nghiệp nặng: Vận chuyển vật liệu xây dựng, khai thác mỏ, thép, xi măng.
- Lắp ráp: Dây chuyền lắp ráp ô tô, xe máy, thiết bị điện tử.
- Thực phẩm và Đồ uống: Vận chuyển chai lọ, hộp, thực phẩm chế biến (thường dùng xích inox hoặc xích nhựa).
- Kho bãi và Logistics: Vận chuyển pallet.

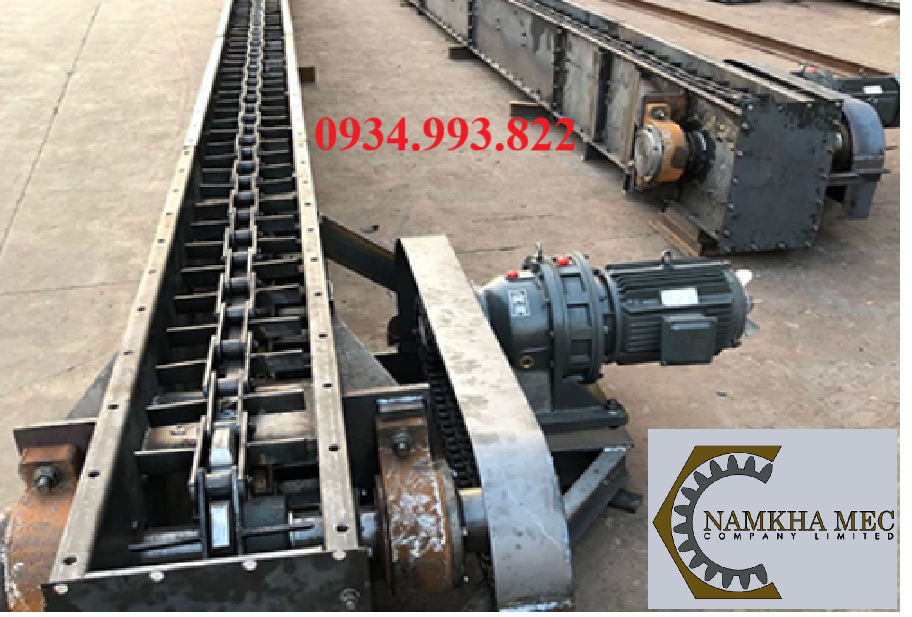

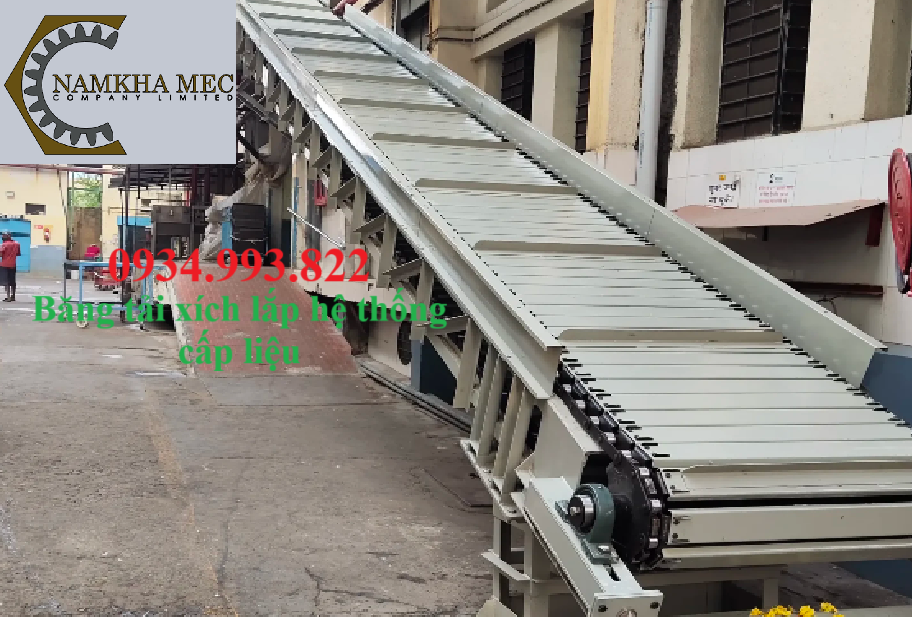

Hình ảnh : Băng tải xích lắp đặt tại nhà máy
⛓️ Phân Loại Phổ Biến
Băng tải xích được phân loại đa dạng dựa trên cấu trúc bề mặt tải và ứng dụng:
| Loại Băng Tải Xích | Đặc Điểm Bề Mặt Tải | Ứng Dụng Điển Hình |
| Băng tải xích tấm (Plate/Slat Chain) | Bề mặt là các tấm kim loại hoặc nhựa liên kết chặt chẽ với xích, tạo mặt phẳng vững chắc. | Vận chuyển Pallet, thùng hàng nặng, các sản phẩm có đáy phẳng trong ngành ô tô, điện tử. |
| Băng tải xích lưới (Mesh/Wire Chain) | Bề mặt là lưới kim loại đan móc, có khe hở lớn. | Các ứng dụng cần thoát nước, thoát nhiệt, như sấy khô, rửa sản phẩm (thực phẩm, thủy hải sản). |
| Băng tải xích treo (Overhead/Trolley) | Xích được treo trên cao, gắn các móc hoặc giá đỡ để treo sản phẩm di chuyển trong không gian 3 chiều (chạy cong, lên dốc, xuống dốc). | Dây chuyền sơn tĩnh điện, lắp ráp thân xe ô tô, may mặc. |
| Băng tải xích Pallet/Con lăn | Sử dụng xích để kéo các pallet hoặc vận chuyển tải nặng trên các con lăn được tích hợp. | Vận chuyển và tích lũy Pallet, hàng hóa siêu nặng trong logistics và kho tự động. |
| Băng tải xích nhựa | Sử dụng các mắc xích bằng nhựa (POM, PE) có độ bền cao, nhẹ. |
Ngành thực phẩm, đồ uống, đóng gói (vận chuyển chai, lon, hộp).
|

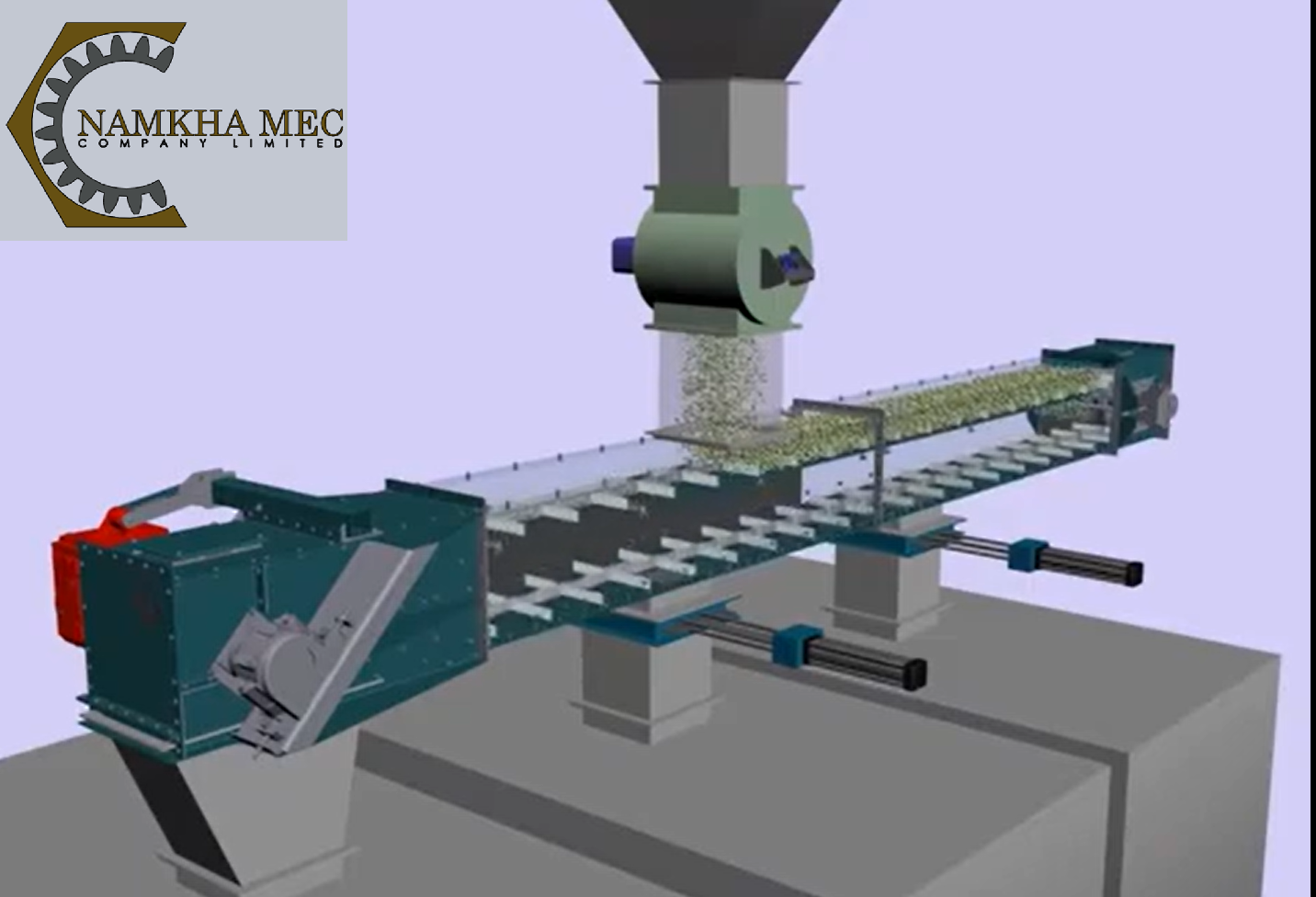

Hình ảnh : Mô tả hoạt động của băng chuyền xíchƯ
Ưu và Nhược điểm của băng tải xích
Ưu Điểm Chính
- Khả năng chịu tải lớn: Dễ dàng vận chuyển các sản phẩm nặng nề, cồng kềnh (pallet, động cơ, phôi thép).
- Hoạt động trong môi trường khắc nghiệt: Xích làm từ thép hoặc inox giúp hệ thống chịu được nhiệt độ cao, môi trường ẩm ướt, hóa chất và ít bị mài mòn.
- Độ bền cao: Cấu tạo kim loại chắc chắn giúp kéo dài tuổi thọ và giảm chi phí bảo trì.
- Linh hoạt về mặt bố trí: Có khả năng thiết kế chạy đường cong, dốc lên hoặc dốc xuống, đặc biệt là băng tải xích treo.
Nhược Điểm Cần Lưu Ý
- Chi phí đầu tư cao: Chi phí vật tư (xích, khung kim loại) và thiết kế ban đầu thường cao hơn so với băng tải PVC/PU.
- Tiếng ồn: Do ma sát giữa các bộ phận kim loại (xích, nhông, thanh trượt) nên hệ thống có thể gây ra tiếng ồn lớn khi vận hành.
- Yêu cầu bảo dưỡng: Cần bôi trơn xích thường xuyên để giảm ma sát, tiếng ồn và kéo dài tuổi thọ.
- Không phù hợp cho sản phẩm quá nhỏ/dễ hư hỏng: Các khe hở của xích (trừ xích tấm) có thể làm rơi hoặc gây hư hỏng cho các sản phẩm quá nhỏ hoặc có bề mặt dễ trầy xước.
Hình ảnh: Băng tải xích dạng kín
